车用

波纹挠性节作用

减少从发动机至排气管发生的震动，及消音作用吸收高温排气引起的排气PIPE的热膨胀补偿排气管的位移，保护催化剂转换器和气体的排放减少大气污染，起到了封闭作用。

01: 提高排气系统的耐久性和改善NVH测试

02: 吸收通过发动机和排气系统的相对运动的能量

03: 吸收通过发动机和排气系统的震动

04: 吸收来自发动机的噪音和振动，以及来自路面的振动，提供舒适的乘坐感

05: 防止尾气泄漏，减少对环境的污染

06: 通过排气吸收排气系统的热膨胀和收缩

07: 补偿排气系统各部件在制造过程中的公
差及操作便利性

08: 吸收croossover pipe的热膨胀，延长并保证歧管寿命

09: 防止汽车发动机振动、行驶中急刹车及在恶劣道路中行驶导
致的排气系统的各零部件及焊接部位的损坏

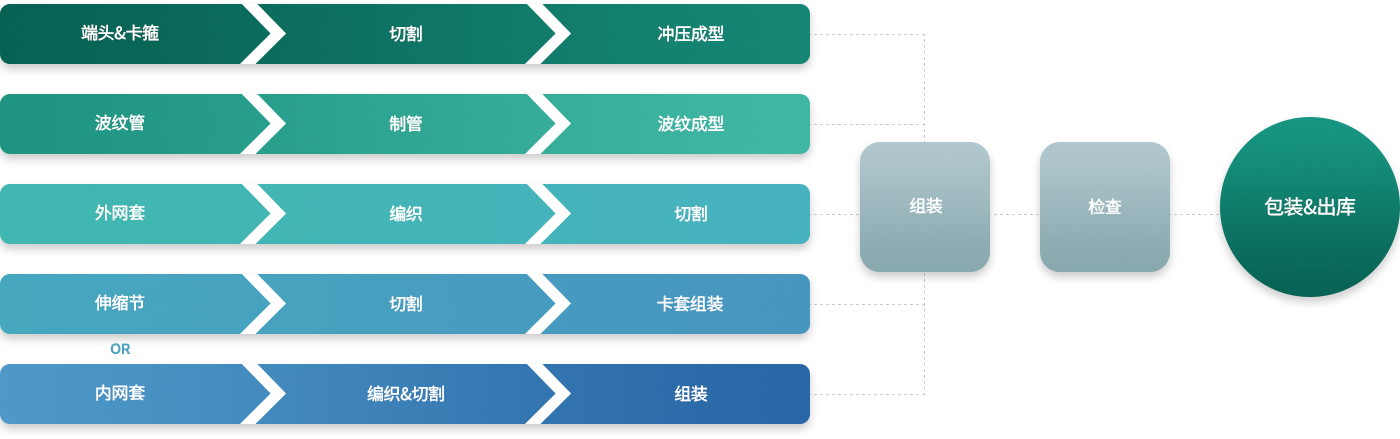

波纹挠性节生产过程

产品出库之前为了给客户提供满意且合格的产品，需要进行以下测试：

01: 弹性试验

02: 泄漏测试

03: 耐久性试验

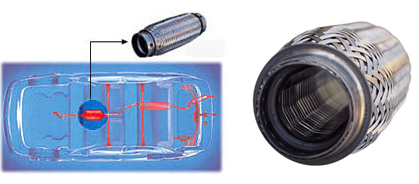

使用范围

乘用车、巴士、货车

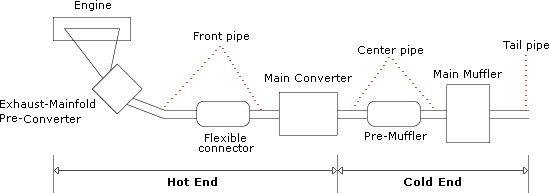

排气管构成及各部品

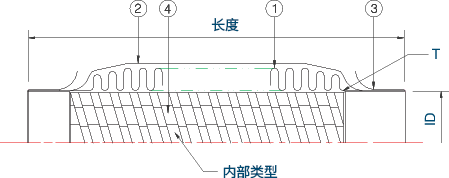

波纹挠性节标准尺寸

MODEL	I.D.(mm)	t	基本层数	LENGTH(mm)	内部类型	备注
JFT-43	43.2A	0.2 ~ 0.4	2	80 ~ 280	In/Braid OR Inter Lock	乘用车用
JFT-45	44.9A	0.2 ~ 0.4	2	80 ~ 300	In/Braid OR Inter Lock	"
JFT-49	49.5A	0.2 ~ 0.5	2	80 ~ 320	In/Braid OR Inter Lock	"
JFT-52	52.4A	0.2 ~ 0.5	2	100 ~ 350	In/Braid OR Inter Lock	"
JFT-54	54.5A	0.2 ~ 0.5	2	100 ~ 400	In/Braid OR Inter Lock	"
JFT-60	60.5A	0.2 ~ 0.5	2	150 ~ 400	In/Braid OR Inter Lock	"
JFT-70	70A	0.25 ~ 0.5	2	200 ~ 450	Bellows +Pipe 可焊接	商用车用
JFT-90	90A	0.25 ~ 0.5	2	200 ~ 450	Bellows +Pipe 可焊接	"
JFT-101	101A	0.25 ~ 0.5	2	200 ~ 450	Bellows +Pipe 可焊接	"
JFT-103	103A	0.25 ~ 0.5	2	200 ~ 450	Bellows +Pipe 可焊接	"

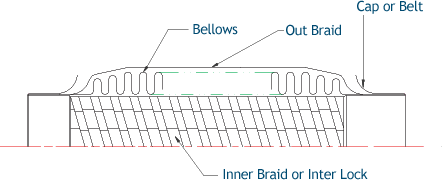

各部品状态及规格

部品名	材质	规格	QT'Y	备注
Bellows	STS 304, 321, 310S, XM15J1, NAR315SN, ER-1, ER-4외	2PL	1	材质可以根据客户要求
Out Braid	STS 304W, 316Ti, XM 15J1외	Ø0.4	1	外网套规格：9 x 64 或12 x 48
Cap or Belt	SACE80/80, STS 409L, 430PL외	1.2t	2
Inner Braid or Inter Lock	STS 304W외	Ø0.4	1	内网套规格：7 x 64 或9 x 48
Inner Braid or Inter Lock	STS 304W, SM15J1, DIN1.4828외	0.3t	1

各部品主要作用

부품명	역할
Bellows	提供主要弹性支持，防止排气气体流出，吸收振动
Out Braid	提供外部保护，加强波纹管及排气管之间的焊接强度，防止外部破损
Cap or Belt	防止过度变形，加强波纹管及排气管之间的焊接强度，防止外部破损
Inner Braid or Inter Lock	배기가스로부터 Bellows 보호, 소음감쇄
