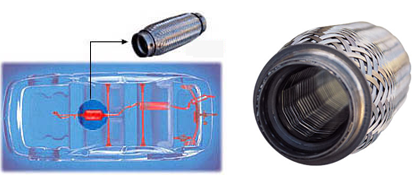

Flexible Connector의 역할

배기관 Line에서 엔진으로부터 발생되는 진동, 소음을 줄이고,
높은 온도의 배기 Gas에 의한 배기 Pipe의 열팽창을 흡수하여 줍니다.
배기 Pipe의 misalignment를 보상해주고 촉매 변환기의 보호와 Gas의 배출로 인한
대기오염 방지를위해 Line을 Sealing해주는 역할을 합니다.

01
배기계의 내구력 향상 및 NVH 개선
02
엔진과 배기계의 상대 운동에 의한 에너지 흡수
03
엔진 및 배기계의 진동에 의한 에너지 흡수
04
엔진으로 부터의 소음과 진동, 노면으로부터의 진동을 흡수하여, 안락한 승차감을 제공
05
배기가스의 누출 완전 차단으로 환경 오염의 최소화
06
배기가스열에 의한 배기계 열팽창 및 수축을 흡수
07
배기계 각 부품의 제조과정에서 오는 공차 흡수 및 자동차에 배기계 조립시 작업성 향상
08
Crossover pipe의 열팽창을 흡수하여, Manifold의 수명 보장
09
자동차의 Engine Vibration 및 주행중 급출발 급정거, 험한도로 조건으로부터 배기계 시스템을 구성하는 각종 부품 및 용접 부위 등을 파손으로부터 방지.
icon

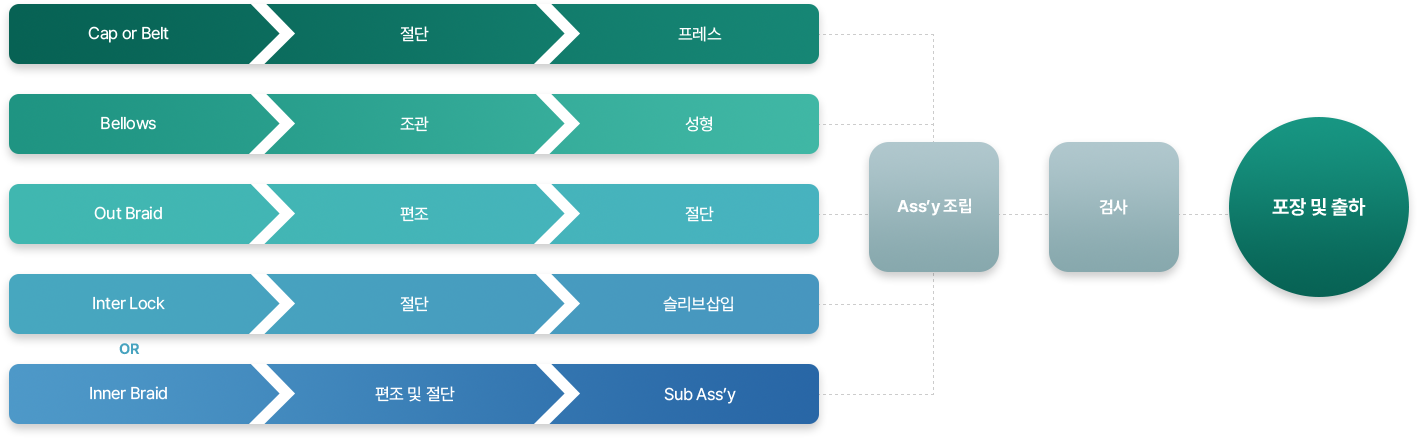

Flexible Tube 생산 Process

Exhaust Connector가 출고 되기 전에 고객의 사양에 만족한 제품을 출고 시키기위해 다음과 같은 Test를 실시 합니다.

01
Spring Rate Test
02
Leak Test(기밀 검사)
03
Durability Test(내구수명 검사)
icon

적용범위

승용차, 버스 ,트럭

icon

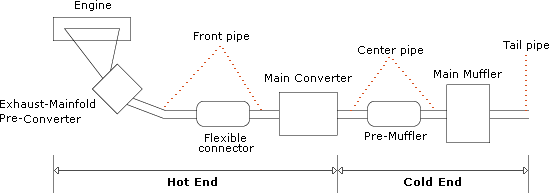

배기계의 구조 및 구성부품

icon

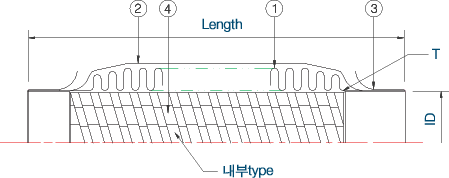

Flexible Tube Standard Size

MODEL I.D.(mm) t 기준 ply LENGTH(mm) 내부Type 비고
JFT-43 43.2A 0.2 ~ 0.4 2 80 ~ 280 In/Braid OR Inter Lock 승용차용
JFT-45 44.9A 0.2 ~ 0.4 2 80 ~ 300 In/Braid OR Inter Lock "
JFT-49 49.5A 0.2 ~ 0.5 2 80 ~ 320 In/Braid OR Inter Lock "
JFT-52 52.4A 0.2 ~ 0.5 2 100 ~ 350 In/Braid OR Inter Lock "
JFT-54 54.5A 0.2 ~ 0.5 2 100 ~ 400 In/Braid OR Inter Lock "
JFT-60 60.5A 0.2 ~ 0.5 2 150 ~ 400 In/Braid OR Inter Lock "
JFT-70 70A 0.25 ~ 0.5 2 200 ~ 450 Bellows + Pipe 용접가능 상용차용
JFT-90 90A 0.25 ~ 0.5 2 200 ~ 450 Bellows + Pipe 용접가능 "
JFT-101 101A 0.25 ~ 0.5 2 200 ~ 450 Bellows + Pipe 용접가능 "
JFT-103 103A 0.25 ~ 0.5 2 200 ~ 450 Bellows + Pipe 용접가능 "
icon

부품별 사양 및 규격

부품명 재질 사양 QT'Y 비고
Bellows STS 304, 321, 310S, XM15J1, NAR315SN, ER-1, ER-4외 2PL 1 고객요구에 따라 재질 변경 가능
Out Braid STS 304W, 316Ti, XM 15J1외 Ø0.4 1 9합 x 64수 or 12합 x 48수
Cap or Belt SACE80/80, STS 409L, 430PL외 1.2t 2
Inner Braid or Inter Lock STS 304W외 Ø0.4 1 7합 x 64수 or 9합 x 48수
STS 304W, SM15J1, DIN1.4828외 0.3t
icon

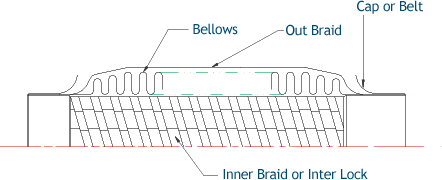

부품별 주요 역할

부품명 역할
Bellows Spring Rate 결정, 배기가스 누출방지, 진동흡수.
Out Braid - Braid지지, MFL'R Pipe+Bellows 용접보강.
- Bellows or Out Braid 파손방지
Cap or Belt - 과도한 변형방지, Spring Rate 용접보강.
- Bellows 보호, Bellows Ass'y 특성값 유지.
Inner Braid or Inter Lock 배기가스로부터 Bellows 보호, 소음감쇄
